YTTW与NG-A BTLY(柔性)矿物绝缘电缆比较

发布时间:2022-09-02 15:24:10 浏览:

 YTTWY铜芯铜护套矿物绝缘电缆与NG-A  BTLY隔离型(柔性)矿物绝缘电缆,同属于铜芯金属护套矿物绝缘电力电缆。两者结构类似,不同的是:YTTWY为铜芯铜护套,NG-A  BTLY为铜芯铝护套,现将两种电缆的结构、性能、用途进行比较,供大家参考。

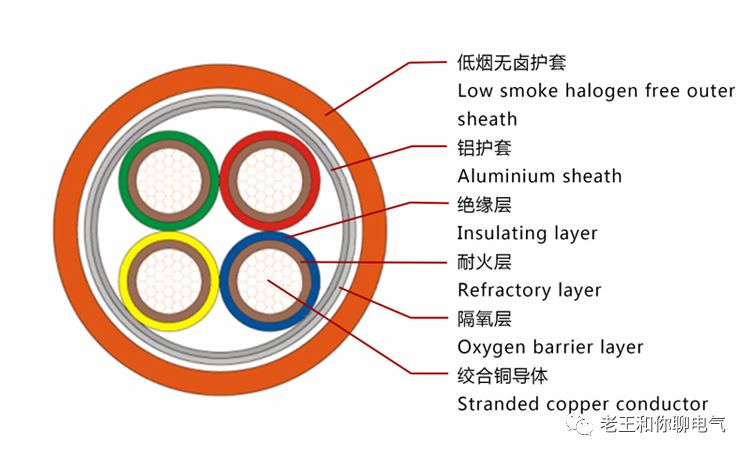

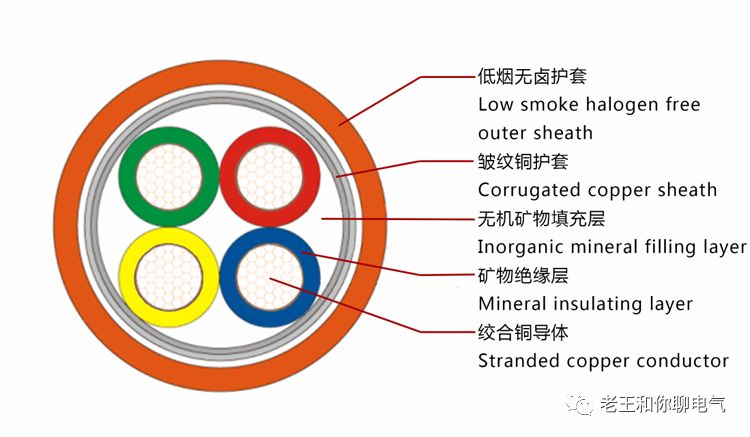

 1.jpgYTTWY铜芯铜护套矿物绝缘电缆与NG-A    BTLY隔离型(柔性)矿物绝缘电缆结构图如下:2.jpg

附表1:YTTWY与NG-A BLTY比较



项目

结构性能

YTTW/YTTWY

NG-A BTLY

电缆释义

产品名称

金属护套矿物绝缘电缆

隔离型(柔性)矿物绝缘电缆

代号

Y..................矿物绝缘系列代号
 T..................铜芯
 T..................铜护套
 W..................无机矿物绝缘
 Y..................为低烟无卤聚烯烃外护套
 V..................为聚氯乙烯护套。

B   ................布线用矿物绝缘电缆
 T ................ 铜导体
 L................铝金属套
 Y  ................聚烯烃外护套
 N................ 耐火
 G................ 隔离
 A................耐火等级(950℃-1000℃)3小时

产品结构

1、铜导体
 2、金云母带绝缘
 3、无机纤维填充料
 4、波纹铜护套
 5、聚乙烯或低烟无卤聚烯烃外护套

1、铜导体
 2、金云母带绝缘
 3、金属铝护套
 4、交联隔离套
 5、Mg(OH)2或AI(OH)3耐火层
 6、低烟无卤聚烯烃外护套。

执行标准

1、GB/T 2951-2008 电缆和光缆绝缘各护套材料通用试验办法;

2、GB/T   3048-207  电线电缆电性能试验办法;

 3、JG/T 313-2011 额定电压750V及以下金属护套无机矿物绝缘电缆及终端;

4、BS 6387-1994 在火焰条件下张维持线路完整性的电缆性能要求;

1、BS    6387:1994在火焰条件下电缆保持电路完整性的性能要求;

2、GB/T12706.1《额定电压1KV(Um=1.2KV)到35KV(Um=40.5KV)挤包绝缘电力电缆及附件》;

3、遵循相应的企业标准。

相同点

载流量

载流量要高于普通电线电缆。在经受一定的电流过载后,不会造成击穿;

电缆的绝缘完全采用金云母带矿物化合物,故其短路过载能力高于常规的YJV电缆;

机械性能

金属护套弯曲性好,能承受一定的拉力和机械冲击;

金属护套可承受一定的拉力和机械冲击;

消防功能

耐火标准可通过BS6387三项考核

耐火标准可通过BS6387三项考核

防爆性能

金属护套为纵包氩孤焊接皱纹铜护套,能承受一定的机械冲击;

金属铝护套为连续挤包成型工艺,抗撞击性能优于钢带铠装电缆。

使用寿命

无机矿物绝缘材料及金属护套的应用,可保证电缆使用的稳定性。使用寿命可达50年以上;

无机矿物绝缘材料及金属护套的应用,可保证电缆使用的稳定性。使用寿命可达50年以上;

安全性

金属护套为纵包氩弧焊接轧纹铜护套,密封性 好、防蚁防水防潮;

采用金属套连续成型工艺,无接头,防蚁防水防潮

安装方便

可直接敷设,不用穿管;

可直接敷设,不用穿管;

耐腐蚀性

金属护套及PO聚烯烃护套具有良好的耐腐蚀性,在污染严重的工业环境可正常使用;

金属护套及PO聚烯烃护套具有高耐腐蚀性,不需要采取附加的防护措施;

使用温度

电缆可在250℃环境温度下正常使用;

电缆可在250℃环境温度下正常使用;

不同点

额定电压

750V, 0.6/1KV

0.6/1KV

电缆结构

铜芯铜护套无机矿物绝缘

铜芯铝护套无机矿物绝缘

金属护套结构

金属护套为纵包氩弧焊接波纹铜护套

金属护套为连续挤包铝护套

耐温温度

耐温极限达到1000℃;

耐温极限达到800°C;

弯曲性能

纵包氩弧焊接轧纹铜护套的优良结构性,可保证 电缆敷设时有较好的弯曲性能;

连续挤包铝护套为光面结构,弯曲性能次之;

制造截面

可制成1-5芯电缆,截面从:1.5-300   mm2;

2.5-120mm2可制成2-5芯;10-300mm2   只能制 成1芯

制造长度

依据客户需要和电缆盘具大小来决定制造长度;

依据要求订制长度,按截面大小确定最大装盘数量;
