光伏电缆和普通电缆选型的区别是?

发布时间:2022-06-05 08:21:24 浏览:

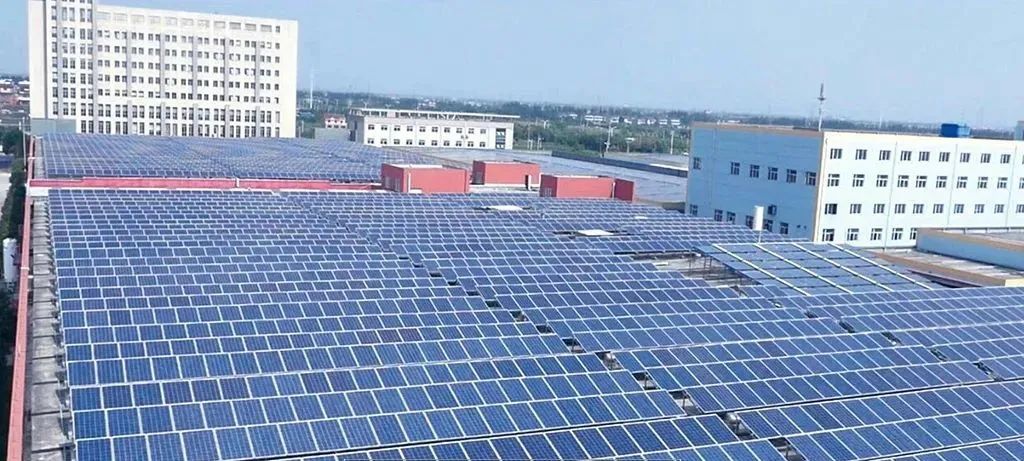

上海永进电缆是电线电缆行业领导品牌,主要经营防火电缆、防火电线、拖链电缆、光伏电缆、超五类网线、计算机电缆、安防用线等产品,上进电缆是您值得信任的电线电缆品牌。太阳能技术将成为未来的绿色能源技术之一,太阳能或光伏(PV)在中国应用日渐广泛,除政府支持的光伏发电厂发展迅速之外,私人投资者也正积极建厂,计划投产在全球销售的太阳能组件。电缆是一种电能或信号传输装置,通常是由几根或几组导线组成。由一根或多根相互绝缘的导体和外包绝缘保护层制成,将电力或信息从一处传输到另一处的导线。通常是由几根或几组导线(每组至少两根)绞合而成的类似绳索的电缆,每组导线之间相互绝缘,并常围绕着一根中心扭成,整个外面包有高度绝缘的覆盖层。电缆具有内通电,外绝缘的特征。电缆有电力电缆、控制电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、信号电缆、同轴电缆、耐火电缆、船用电缆、矿用电缆、铝合金电缆等等。它们都是由单股或多股导线和绝缘层组成,用来连接电路、电器等。电缆按照光伏电站的系统可分为直流电缆及交流电缆,根据用途及使用环境的不同分类如下:


1.直流电缆

(1)组件与组件之间的串联电缆。
(2)组串之间及其组串至直流配电箱(汇流箱)之间的并联电缆。
(3)直流配电箱至逆变器之间电缆。
以上电缆均为直流电缆,户外敷设较多,需防潮、防暴晒、耐寒、耐热、抗紫外线,某些特殊的环境下还需防酸碱等化学物质。
2.交流电缆
(1)逆变器至升压变压器的连接电缆。
(2)升压变压器至配电装置的连接电缆。
(3)配电装置至电网或用户的连接电缆。
此部分电缆为交流负荷电缆,户内环境敷设较多,可按照一般电力电缆选型要求选择。
01
组成与顺序
电线电缆的型号组成与顺序如下:[1:类别、用途][2:导
体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生]-[7:使用特征]
15项和第7项用拼音字母表示,高分子材料用英文名的第一位字母表示,每项可以是1-2个字母;第6项是1-3个数字。
02
常用代码
途代码-不标为电力电缆,K-(控制缆),P-(信号缆);
导体材料代码-不标为铜(也可以标为CU),L-(铝);
内护层代码-Q-(铅包),L-(铝包),H-(橡套),V-(聚氯乙烯护套), 内护套一般不标识;
外护层代码-V-(聚氯乙烯),Y-(聚乙烯电力电缆);
派生代码-D-(不滴流),P-(干绝缘);
特殊产品代码-TH-(湿热带),TA-(干热带),ZR-(阻燃),NH-(耐火),WDZ-(低烟无卤、企业标准)。
03
省略原则
型号中的省略原则:电线电缆产品中铜是主要使用的导体材料,故铜芯代号T省写,但裸电线及裸导体制品除外。裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号,电气装备用电线电缆类和通信电缆类也不列明,但列明小类或系列代号等。
第7项是各种特殊使用场合或附加特殊使用要求的标记,在“-”后以拼音字母标记。有时为了突出该项,把此项写到最前面。如ZR-(阻燃)、NH-(耐火)、WDZ-(低烟无卤、企业标准)、TH-(湿热地区用)、FY-(防白蚁、企业标准)等。
04
主要内容
1、SYV:实心聚乙烯绝缘射频同轴电缆,同轴电缆,无线通讯、广播、监控系统工程和有关电子设备中传输射频信号(含综合用同轴电缆)
2、SYWV(Y):物理发泡聚乙绝缘有线电视系统电缆,视频(射频)同轴电缆(SYV、SYWV、SYFV)适用于闭路监控及有线电视工程
SYWV(Y)、SYKV 有线电视、宽带网专用电缆结构:(同轴电缆)单根无氧圆铜线+物理发泡聚乙烯(绝缘)+(锡丝+铝)+聚氯乙烯(聚乙烯)
3、信号控制电缆(RVV护套线、RVVP屏蔽线)适用于楼宇对讲、防盗报警、消防、自动抄表等工程
RVVP:铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆, 电压250V/300V, 2-24芯
05
变频器专用电缆
用途:仪器、仪表、对讲、监控、控制安装
4、RG:物理发泡聚乙烯绝缘接入网电缆 用于同轴光纤混合网(HFC)中传输数据模拟信号
5、KVVP:聚氯乙烯护套编织屏蔽电缆, 用途:电器、仪表、配电装置的信号传输、控制、测量
6、RVV(227IEC52/53):聚氯乙烯绝缘软电缆, 用途:家用电器、小型电动工具、仪表及动力照明
7、AVVR:聚氯乙烯护套安装用软电缆
8、SBVV:HYA数据通信电缆(室内、外)用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用
9、RV、RVP:聚氯乙烯绝缘电缆
10、RVS、RVB:适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆
11、BV、BVR:聚氯乙烯绝缘电缆, 用途:适用于电器仪表设备及动力照明固定布线用
12、RIB:音箱连接线(发烧线)
13、KVV:聚氯乙烯绝缘控制电缆, 用途:电器、仪表、配电装置信号传输、控制、测量
14、SFTP:双绞线, 传输电话、数据及信息网
15、UL2464:电脑连接线
16、VGA:显示器线
17、SDFAVP、SDFAVVP、SYFPY:同轴电缆,电梯专用
18、JVPV、JVPVP、JVVP:铜芯聚氯乙烯绝缘及护套铜丝, 编织电子计算机控制电缆。
06
太阳能光伏电缆的选型
在太阳能光伏发电系统中低压直流输送部分使用的电缆,因为使用环境和技术要求不同,对不同部件的连接有不同的要求,总体要考虑的因素有:电缆的绝缘性能、耐热阻燃性能、搞老化性能及线径规格等。具体要求如下:
1、太阳能电池组件与组件之间的连接电缆,一般使用组件接线盒附带的连接电缆直接连接,长度不够时还可以使用专用延长电缆。依据组件功率大小的不同,该类连接电缆有截面积为2.5m㎡、4.0m㎡、6.0m㎡等三种规格。这类连接电缆使用双层绝缘外皮,具有优越的防紫外线、水、臭氧、酸、盐的侵蚀能力,优越的全天候能力和耐磨损能力。
2、蓄电池与逆变器之间的连接电缆,要求使用通过UL测试的多股软线,尽量就近连接。选择短而粗的电缆可使系统减小损耗,提高效率,增强可靠性。
3、电池方阵与控制器或直流接线箱之间的连接电缆,也要求使用通过UL测试的多股软线,截面积规格根据方阵输出最大电流而定。
名部位直流电缆截面积依据下列原则确定:太阳能电池组件与组件之间的连接电缆、蓄电池与蓄电池之间的连接电缆、交流负载的连接电缆,一般选取的电缆额定电流为各电缆中最大连续工作电流的1.25倍;太阳能电池方阵与方阵之间的连接电缆、蓄电池(组)与逆变器之间的连接电缆,一般选取的电缆额定电流为各电缆中最大连续工作电流的1.5倍。
光伏电缆时常暴露在阳光之下,太阳能系统常常会在恶劣环境条件下使用,如高温和紫外线辐射.在欧洲,晴天时将导致太阳能系统的现场温度高达100°C.目前,我们可采用的各种材料有PVC、橡胶、TPE和高品质交叉连结材料,但遗憾的是,额定温度为90°C的橡胶电缆,还有即便是额定温度为70°C的PVC电缆也常常在户外使用,目前国家金太阳工程频频上马,有许多承建商为了节省成本,不选择太阳能系统专用电缆,而是选择普通的pvc电缆来替代光伏电缆,显然,这将大大影响系统的使用寿命.
光伏电缆的特性是由其电缆专用绝缘料和护套料决定的,我们称之为交联PE,经过辐照加速器辐照以后,电缆料的分子结构会发生改变,从而提供其个方面的性能。
抗机械载荷
实际上,在安装和维护期间,电缆可在屋顶结构的锐边上布线,同时电缆须承受压力、弯折、张力、交叉拉伸载荷及强力冲击.如果电缆护套强度不够,则电缆绝缘层将会受到严重损坏,从而影响整个电缆的使用寿命,或者导致短路、火灾和人员伤害危险等问题的出现。
07
光伏电缆和普通电缆的区别
光伏电缆:
导体:铜导体或镀锡铜导体
绝缘:辐照交联聚烯烃绝缘
护套:辐照交联聚烯烃绝缘
普通电缆:
导体:铜导体或镀锡铜导体
绝缘:聚氯乙烯或交联聚乙烯绝缘
护套:聚氯乙烯护套
普通电缆由以上可以看出所用导体和光伏电缆一致。
普通电缆绝缘和护套由表1可以看出不同于光伏电缆。
普通电缆只适用于普通环境铺设使用。
光伏电力电缆的优点:耐高温、耐寒、耐油、耐酸碱盐、防紫外线、阻燃、环保,光伏电力电缆主要用于环境较恶劣的气候下,使用寿命25年以上。
上海永进电缆集团研发生产的直流与交流安全环保型光伏电缆,各项性能指标均通过了德国TÜV莱茵公司的GPSD指令认证。
