上海永进_矿物电缆的应用,你知道多少?

发布时间:2022-09-06 09:28:26 浏览:


矿物电缆的应用:

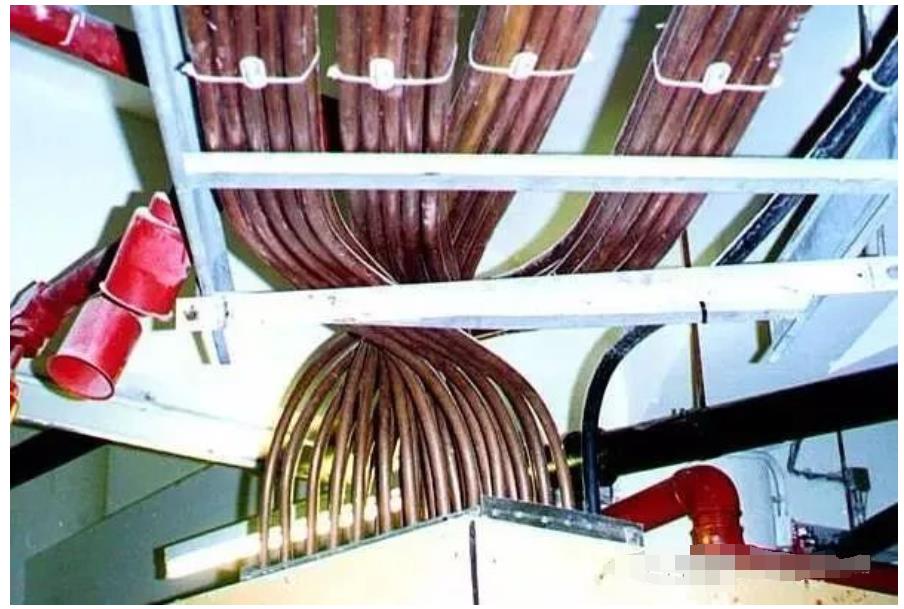

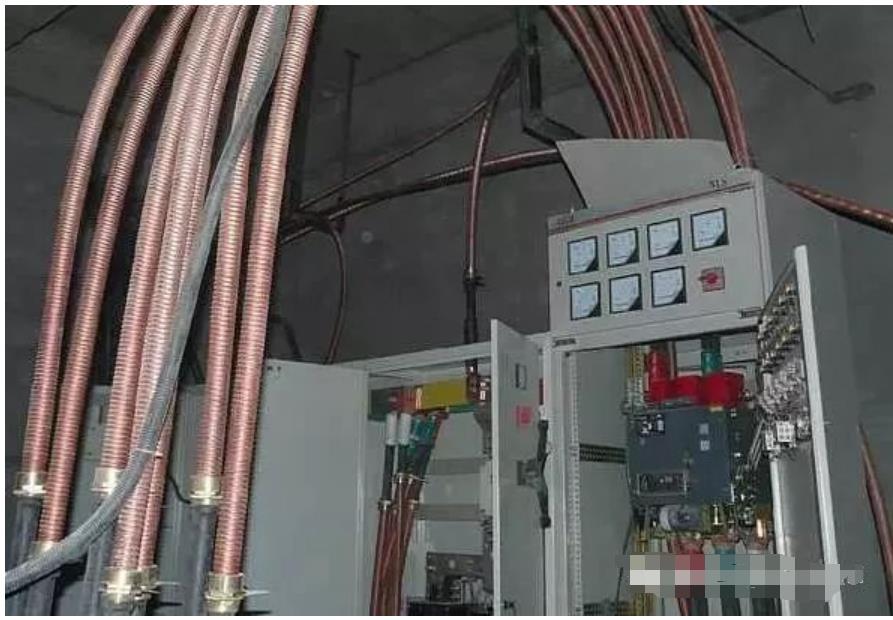

矿物质电缆是现代化建筑工程主干线保障电力输送必不可少的防火电缆,适用于消防电源、不间断电源、应急照明电源等供电线路上。根据胜华电气统计市场上大部分高层建筑都需要用到矿物质电缆,且市场应用非常非常成熟。
矿物质电缆的特性大概有以下几点 :
1.操作温度高:矿物绝缘电缆可耐连续操作温度高达250℃。但是,在紧急情况下,电缆可在接近铜护套熔点的温度下,在短时间内继续操作;
2.耐火:在矿物绝缘电缆中应用的二种材料铜和氧化镁是无机物。此种电缆不会燃烧,也不会助燃,在接近火焰的条件下仍可继续操作;
3.防爆:矿物绝缘电缆中高度压实的绝缘材料,可阻止蒸汽、气体和火焰在与电缆连接的设备零件之间通过;
4.寿命长:在矿物绝缘电缆中应用的无机材料,可保证电缆具有稳定性、寿命长和耐火性;
5.防水:如果将矿物绝缘电缆完全浸在水中,借助其无缝金属护套,矿物绝缘电缆可继续操作;
6.外径小:矿物绝缘电缆的直径比其他额定电流相同的电缆要小;
7.机械强度高:矿物绝缘电缆坚固耐用,可经受剧烈的机械破坏,而不会损害其电性能;
8.载流量大:对同相同截面的电缆而言,矿物绝缘电缆比其他类型的电缆传输较高的电流。同时,矿物绝缘电缆还可耐受相当的过载。
9.耐腐蚀性高:矿物绝缘电缆的铜护套具有高耐腐蚀性,对于大多数的装置来说,它不需要采取附加的防护措施。在电缆的铜护套易遭受化学品腐蚀或工业染污严重的地方,应使用包有塑料外护套保护矿物绝缘电缆。(学习更多线缆技术请点这里,海量干货等着你)
10.短路故障额定值高:在相同温度下,矿物绝缘电缆的短路故障额定值明显地比其他类型的电缆要高。
11.接地性好:对于矿物质电缆来说,独立的接地导线是不需要的,因为此电缆所用的铜护套已起到接地导线的作用,可提供极好的低接地电阻。

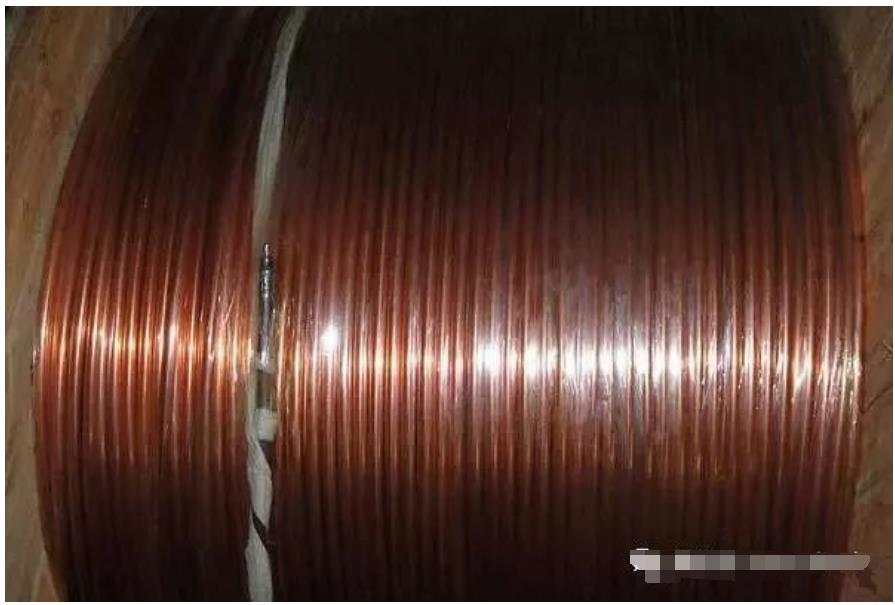

矿物绝缘电缆的产品分类 :
1.轻型铜芯铜护套矿物绝缘电缆:
1)BTTQ 轻型铜芯铜护套矿物绝缘电缆;
2)BTTVQ轻型铜芯铜护套聚氯乙烯外护套矿物绝缘电缆;
3)LSF-BTTQ 轻型铜芯铜护套低烟无卤外护套矿物绝缘电缆;
2.重型矿物电力电缆:
1)BTTZ重型铜芯铜护套矿物绝缘电缆;
2)BTTVZ重型铜芯铜护套聚氯乙烯外护套矿物绝缘电缆;
3)LSF-BTTZ重型铜芯铜护套低烟无卤外护套矿物绝缘电缆
矿物电缆施工要点:
接头处易受潮。电缆的绝缘层是由矿物氧化镁组成,在电缆头施工中,电缆端头剥开后导体裸露时,容易与空气中的水分发生化学反应,而生成能导电的氢氧化镁。电缆的绝缘电阻一般都在100MΩ以上,但如果在1h内为完成电缆头的制作,绝缘电阻可下降到10MΩ以下,甚至会出现降到0.5MΩ以下的情况。这样电缆运用在工程中,必然带来电气隐患。
电缆回路应标明编号,在每个回路终点,始点,中间接头处等分别标明回路编号,相序。以免出现相序回路过多造成错误。

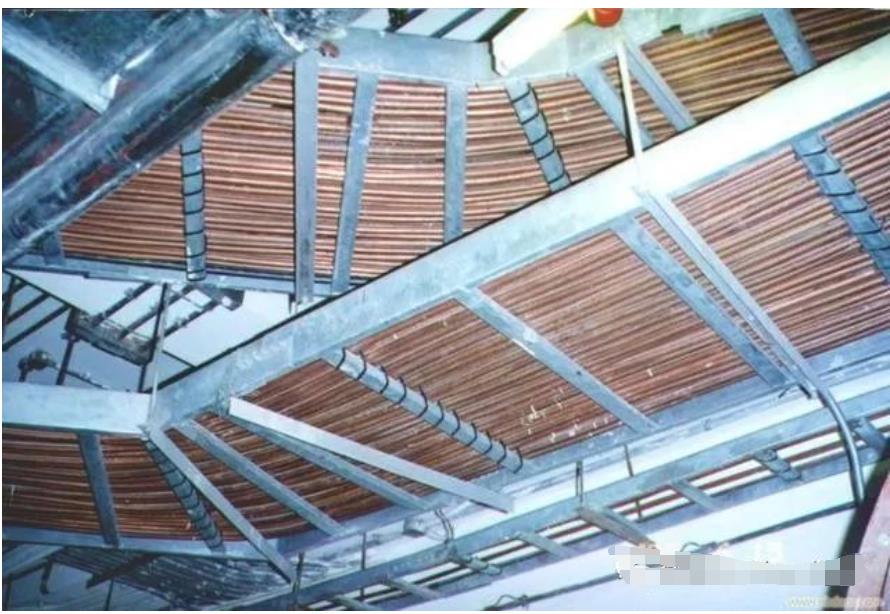

矿物绝缘电缆在工程中多为单芯电缆组成回路,故容易在电缆固定金具中产生涡流。若涡流过大不仅会造成大量的损耗,还使电缆的固定金具老化速度加快,所以在实际施工中应尽量避免产生涡流或将涡流最小化。因此,现场通常电缆固定金具需防涡流措施,同时采用合理电缆相序排列使涡流量最小。

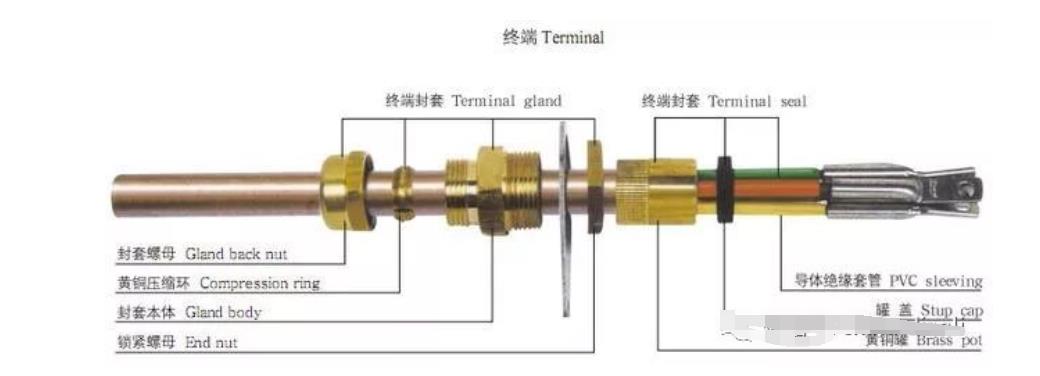

矿物绝缘电缆终端头安装施工方法:
1、将电缆按所需长度先用管子割刀在上面割一道痕线。再用斜口钳将护套铜皮夹在钳口之间按顺时针方向扭转,以一步步地夹住护套铜皮的边并以较小角度进行转动剥离,直至割痕处。
2、用清洁的干布彻底清除外露导线上的氧化镁绝缘料,然后将束头套在电缆上,并将黄铜封杯垂直拧在电缆护套铜皮上,开始时应用手束拧,并用束头在封杯上滑动来检查杯的垂直度。确真垂直后再用管丝钳夹住封杯的滚花座继续进行安装,直至虎护皮一端低于封杯内局部螺纹处。
3、从约距电缆趟开端600mm处用喷灯火焰加热电缆,并将火焰不断地移向电缆敞开端,以便将水分排除干净,切记只可向电缆敞开端移动火焰,否则将会把水分驱向电缆内部。(学习更多线缆技术请点这里,海量干货等着你)
4、用欧姆表分测量一下芯与芯、芯与护套之间的绝缘电阻,若测量结果达到要求,测可以在封口杯内注入封口膏。注意封口膏应从一侧逐渐加入,不能太快,以便将空气排尽。等封口膏加满,在压上杯盖,接着用热缩套管把线芯套上,最后用欧姆表再测量一下绝缘电阻,如果绝缘偏低,则重新再做一次。

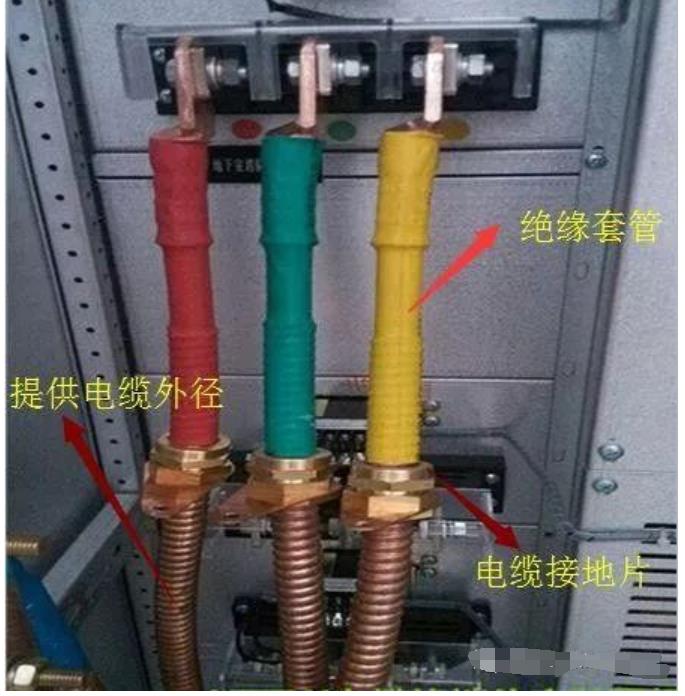

电缆终端头
